Gli attributi in un grafo DOT

Nel linguaggio DOT, gli attributi sono proprietà che permettono di personalizzare l'aspetto e il comportamento di nodi, bordi (archi), grafici e sottografi.

Gli attributi vanno indicati dopo il nome del nodo o dell'arco tra parentesi quadre, separati tra loro da una virgola

Ad esempio, scrivo il nome del nodo A e indico tra parentesi quadre gli attributi color e fontcolor.

graph nome {
A -- B;
B -- C;
C -- A;
A [ color=red, fontcolor=blue ];
}

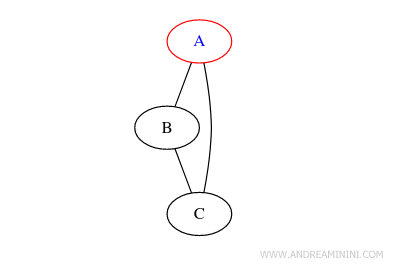

L'attributo color=red colora di rosso il bordo del nodo A mentre l'attributo fontcolor=blue colora di blu il testo all'interno del nodo A.

Allo stesso modo posso associare degli attributi agli archi, indicandoli tra parentesi quadre subito dopo la descrizione dell'arco.

graph nome {
A -- B;
B -- C [ color=red ];
C -- A;
}

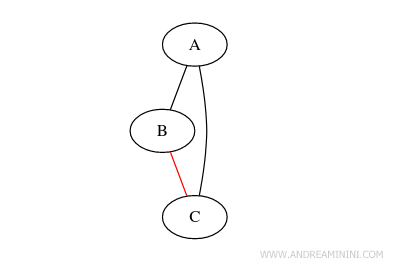

In questo esempio coloro di rosso l'arco tra i nodi B e C.

Oltre agli attributi che ho utilizzato negli esempi ne esistono molti altri.

La lista degli attributi

Ecco alcuni degli attributi più comuni:

Attributi del nodo:

• color
  specifica il colore del nodo.
• fillcolor
  specifica il colore di riempimento del nodo.
• shape
  determina la forma del nodo (es. ellipse, circle, box, etc.)
• label
  assegna un'etichetta testuale al nodo.
• fontsize
  definisce la dimensione del font dell'etichetta.
• fixedsize
  forza il nodo ad avere dimensioni specificate.
• height e width
  impostano l'altezza e la larghezza del nodo, rispettivamente.
• URL
  l'URL associato al nodo, se cliccato.
• image
  specifica un'immagine da usare come nodo.

Attributi degli archi:

• color
  specifica il colore del bordo.
• label
  assegna un'etichetta testuale al bordo.
• style
  specifica lo stile del bordo (es. solid, dashed, dotted, etc.)
• weight
  influisce sulla lunghezza dell'arco. Più è grande il peso, più corto è l'arco.
• arrowhead e arrowtail
  specificano il tipo di freccia da disegnare all'inizio e alla fine dell'arco.
• dir
  la direzione dell'arco.
• headlabel e taillabel
  etichette da apporre all'inizio e alla fine dell'arco.
• len
  lunghezza preferita dell'arco.

Attributi del grafo:

• bgcolor
  stabilisce il colore di sfondo del grafico.
• fontsize
  definisce la dimensione del font per le etichette del grafico.
• label
  assegna un'etichetta testuale al grafico.
• layout
  determina l'algoritmo di layout usato per il disegno del grafico (es. dot, neato, twopi, etc.)
• rankdir
  specifica la direzione dei ranghi (es. TB, LR, etc.)
• clusterrank
  controlla la modalità di raggruppamento dei nodi nel sottografo.
• labelloc e labeljust
  controllano la posizione e la giustificazione dell'etichetta del grafico o del sottografo.
• nodesep
  specifica la distanza tra i nodi adiacenti nel grafico.
• ranksep
  specifica la distanza tra i ranghi del grafico.
• splines
  controlla come vengono disegnati gli archi.

E così via.
